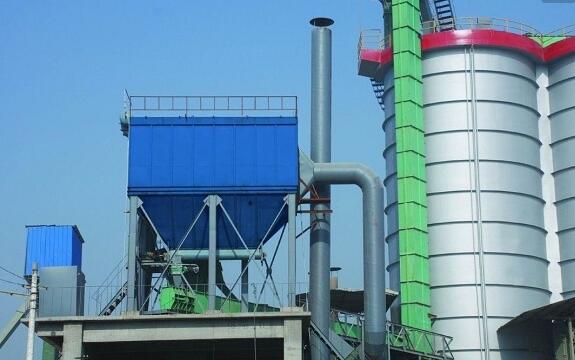

电炉除尘器主要组成有捕集罩，烟道，火花捕集器，除尘器本体，除尘布袋及喷吹装置，卸灰装置，电控系统，风机和烟囱等。含尘气体从除尘器的进风均流管进入各室灰斗并在灰斗导流装置的引导下，大颗粒粉尘被分离，直接落入灰斗，而较细粉尘均匀的落入中部箱体而吸附在滤袋的外表面上，干净气体穿过滤袋进入上箱体，并经各离线阀和排风管进入大气。随着过滤工况的运行，滤袋上的粉尘会越积越多，当除尘设备阻力达到限定的阻力值(一般设定为1500pa)时，由清灰控制装置按压差设定值或时间设定值自动关闭一室离线阀后，按设定程序打开电控脉冲阀，进行停风喷吹，利用压缩空气瞬间喷吹滤袋，使滤袋膨胀，将滤袋上的粉尘进行抖落至灰斗中，由排灰机构排出。

    中频炉是冶金行业的主要加工设备之一,在冶炼、加料、出铁时均会产生大量烟气，其中上料时所产生的烟气较为严重。除尘布袋排放特点为排污点多且不易收集，企业在采取合理有效的收集、治理措施后，污染物能达标排放，对环境的影响大大减小。

    在中频炉铸造企业中，粉尘污染源主要来来自熔化、浇注、落砂、抛丸、打磨、制芯、混砂造型工序，主要污染物为烟粉尘。针对冶炼电炉粉尘特点及环保部门排放要求，多选用布袋除尘器进行冶炼中频电炉粉尘的治理。电炉根据加工作业工艺程序不同，粉尘产生点也不尽相同，按着现在的环保排放要求多采用除尘布袋进行粉尘处理，大致安装流程为电炉----集尘罩------管网-----布袋除尘器------风机-------排放
