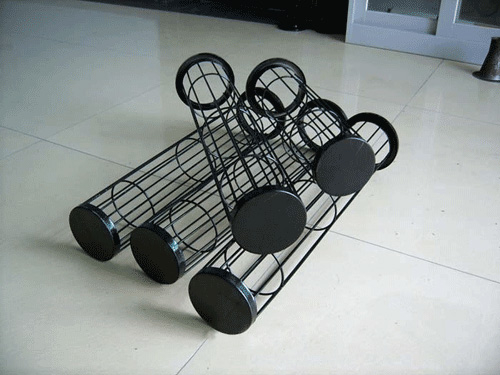

有机硅除尘骨架是电厂脱硫除尘专用骨架，产品采用足够强度的碳钢或不锈钢丝，采用专用设备一次焊接成型，有机硅除尘骨架焊接后处理是经过表面镀锌防止生锈，机硅除尘骨架在高温、高腐蚀环境中应用较广泛。
有机硅除尘骨架的质量直接影响滤袋的工作状态和使用寿命。有机硅除尘骨架在实际使用方面中产生重要的性能和作用，有机硅除尘骨架按照一定的形式和情况进行准确的操作和工作，能够适应市场变化，充分的展现有机硅除尘骨架的优势和特性，在除尘工作中按照市场的情况良好的进行工作。
有机硅除尘骨架使用温度可在280℃左右的工矿环境使用，瞬间使用温度可达300℃。在一些特定环境可代替不锈钢除尘骨架，降低企业的制造成本。有机硅除尘骨架的制作和喷塑除尘骨架的制作流程一样，只是在烘干过程中比喷塑除尘骨架的温度和时间要高，在除尘器骨架表面喷涂的粉末为有机硅粉。
有机硅除尘骨架生产过程：
1、将已加工好的袋笼浸入除油槽15分钟，目的是除去袋笼表面的油污。
2、从除油槽中取出袋笼放入清洗槽进行浸泡清洗，目的是除去袋笼上的除油剂。
3、从清洗槽取出袋笼放入除锈槽进行除锈处理，目的是除去袋笼上的金属氧化层，增强吸附力。
4、从除锈槽取出笼骨放入磷化槽进行磷化处理，目的是增强袋笼表面的粘合力。
5、将处理好的袋笼放入烤箱，温度设为$2100℃，进行20-30分钟的烘干，目的除去袋笼上的水份，保持袋笼本体的干燥。
6、取出袋笼，将调制好的有机硅均匀的喷涂在袋笼表面。涂层厚度在60μm～100μm。
7、将喷涂好的袋笼放入烤箱，温度设为$2220℃，进行120分钟的烘烤。之后保持$2200℃，进行30分钟的热定型。将袋笼自然冷却，即完成了袋笼有机硅喷涂工艺。
8、有机硅粘合力强的厚度在60-70μm之间。
