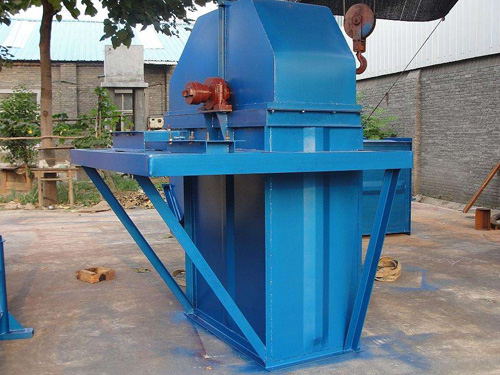

TD型斗式提升机产品基本结构：
TD型斗式提升机（皮带式斗式提升机）由运行部分(料斗与牵引胶带)，带有传动滚筒的上部区段，带有拉紧滚筒的下部区段，中间机壳，驱动装置，逆止制动装置等组成，适用于向上输送松散密度ρ＜1。5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等。 TD提升机结构形式为：TD型斗式提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上，省去了传动平台、联轴器等，使结构紧凑、重量轻，而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。
TD型斗式提升机特点
1。驱动功率小，大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象，因此无效功率少。
2。提升范围广，TD型斗式提升机对物料的种类、特性要求少，不但能提升一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料。密封性好，环境污染少。
3。运行可靠性好，先进的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时。提升高度高。提升机运行平稳，因此可达到较高的提升高度。
4。使用寿命长，胶带斗式提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象。TD型斗式提升机在设计时保证物料在喂料、卸料时少有撒落，减少了机械磨损。
提升机型号 | TD100 | TD160 | TD250 | TD315 | TD400 | TD500 | TD630 | ||||||||
料斗形式 | Q | H | Zd | Sd | Zd | Sd | Zd | Sd | Zd | Sd | Zd | Sd | Zd | Sd | |
输送量 | 离心式 | 4 | 7 | 16 | 27 | 38 | 59 | 42 | 67 | 68 | 110 | 96 | 154 | 148 | 238 |
混合式 | a | a | a | a | a | a | 32 | 50 | 54 | 85 | 70 | 112 | 110 | 118 | |
料斗 | 斗宽 | 100 | 160 | 250 | 315 | 400 | 500 | 630 | |||||||
斗容 | 0.15 | 0.3 | 1.2 | 1.9 | 3.0 | 4.6 | 3.75 | 5.8 | 5.0 | 9.4 | 9.3 | 14.9 | 14.6 | 23.5 | |
斗距 | 200 | 350 | 450 | 500 | 560 | 625 | 710 | ||||||||
输送量 | 宽度 | 150 | 200 | 300 | 400 | 500 | 600 | 700 | |||||||
层数值 | 3 | 4 | 5 | 6 | |||||||||||
传动滚筒直径 | 400 | 500 | 630 | 800 | |||||||||||
从动滚筒直径 | 315 | 500 | 630 | 630 | |||||||||||
料斗运行速度 | 离心式 | 1.4 | 1.6 | 1.8 | 2.0 | ||||||||||
混合式 | a | a | 1.2 | 1.4 | 1.3 | 1.5 | |||||||||
主轴转速 | 离心式 | 67 | 61 | 54.6 | 48 | ||||||||||
混合式 | a | a | 45.8 | 42.5 | 40 | 36 | |||||||||
